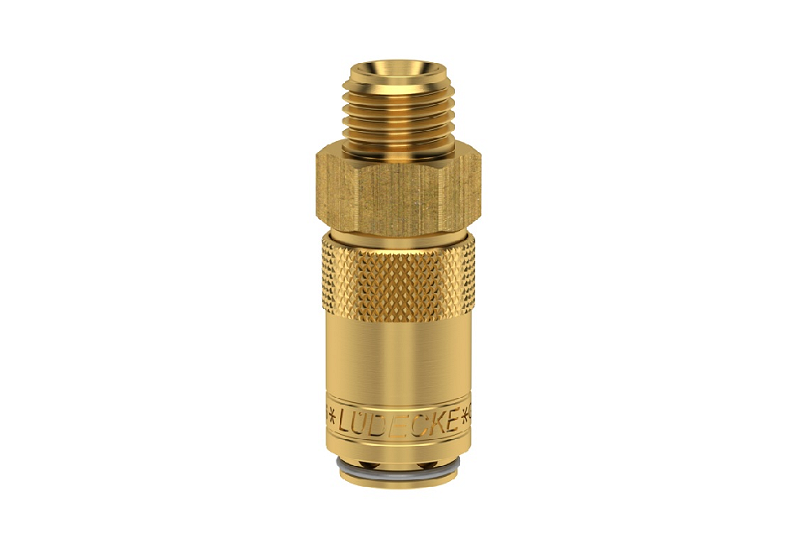

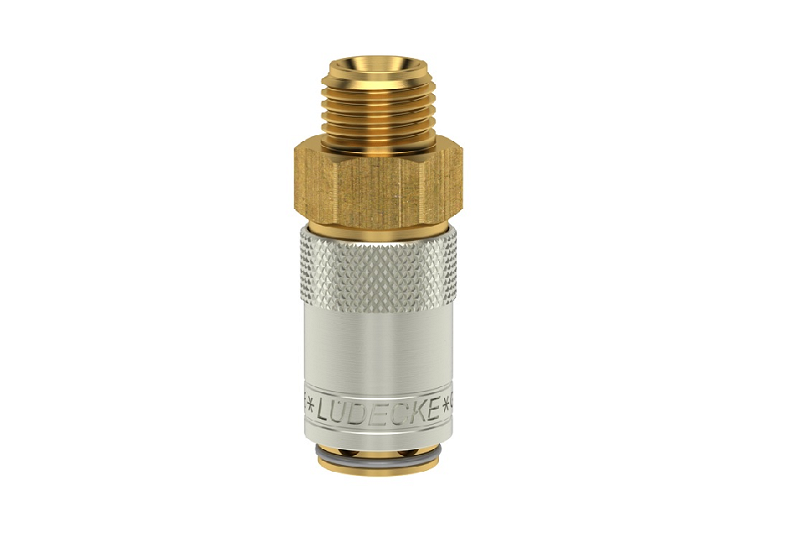

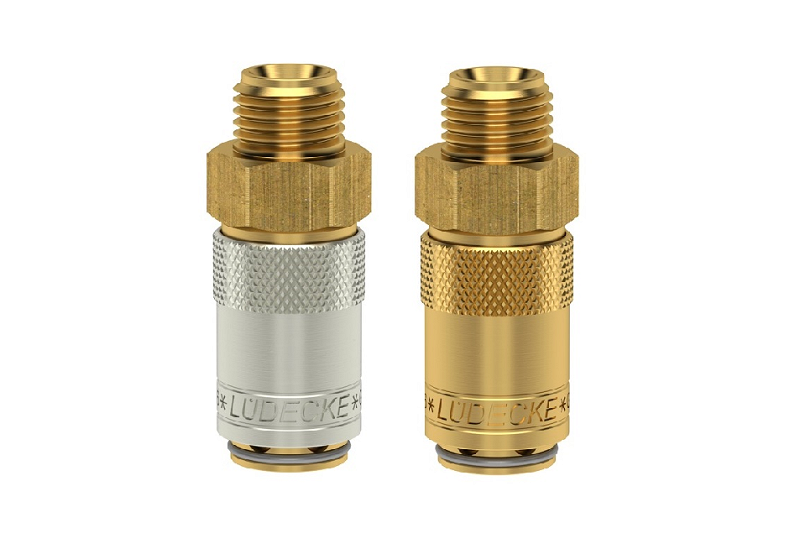

ESDM*A - Rýchlospojka Plastik Dn 6 s priamym vonkajším závitom bez ventilu

Podrobný popis:

Rýchlospojky s kodom AL majú predĺženú dĺžku závitu a používajú sa s označením Ermeto šróbenie Rýchlospojky tejto série sú určené pre tŕne a vsuvky rovnakej série ESDM s veľkosťou čapu tŕňa 9,4 mm. Systém ESDM je plne kompatibilný s americkým systémom DME 1/4", nie Hasco. Rýchlospojky určené pre plastikárske stroje a formy s voľným priechodom. Pre aplikácie udržanie stále teploty horúcou a studenou vodou, poprípade temperovacím olejom. Rýchlospojka ESDM Plastik Dn6 s priamym tŕňom s/bez ventilu.

Parametre:

Pracovná teplota: -20 °C až +200 °C

Materiál produktu: Mosadz MS 58/materiál 2.0401

Materiál tesnenia: Viton

Médium: Vzduch, voda, olej, vákuum

Norma výrobku: ISO 228/DIN 13, REACH, RoHS

Použitie produktu: Plastikárske stroje a formy s vedením horúcej a studenej vody alebo temperovacích olejov

Vlastnosti: DN 9, čap vsuvky 13,5 mm, 15 bar

Skrátená poznámka: Nie je kompatibilný s Hasco Z8, ale s DME 3/8"

Technický list-68 Originál katalogový list-69 Originální katalogový list CZ Tabulka závity

Nákupný kód	Séria	Vonkajší závit	Pracovný tlak	Ventil	Šesťhran	Celková dĺžka	Hmotnosť
0030998001	ESDM14A	G 1/4"	15 bar	NIE	17	46 mm	0.06 kg	ks
0030998002	ESDM14AAB	G 1/4"	15 bar	ÁNO	17	46 mm	0.06 kg	ks
0030998003	ESDM38A	G 3/8"	15 bar	NIE	19	46 mm	0.06 kg	ks
0030998004	ESDM38AAB	G 3/8"	15 bar	ÁNO	19	46 mm	0.06 kg	ks
0030998005	ESDM101A	M10x1	15 bar	NIE	17	44 mm	0.06 kg	ks
0030998006	ESDM101AAB	M10x1	15 bar	ÁNO	17	46 mm	0.06 kg	ks
0030998007	ESDM1415A	M14x1.5	15 bar	NIE	17	46 mm	0.06 kg	ks
0030998008	ESDM1415AAB	M14x1.5	15 bar	ÁNO	17	46 mm	0.06 kg	ks
0030998009	ESDM1615A	M16x1.5	15 bar	NIE	17	46 mm	0.06 kg	ks
0030998010	ESDM1615AAB	M16x1.5	15 bar	ÁNO	17	46 mm	0.06 kg	ks
0030998011	ESDM14AL	G 1/4"	15 bar	NIE	17	50 mm	0.06 kg	ks
0030998012	ESDM14ALAB	G 1/4"	15 bar	ÁNO	17	50 mm	0.06 kg	ks
0030998013	ESDM38AL	G 3/8"	15 bar	NIE	19	50 mm	0.06 kg	ks
0030998014	ESDM38ALAB	G 3/8"	15 bar	ÁNO	19	50 mm	0.06 kg	ks
0030998015	ESDM1415AL	M14x1.5	15 bar	NIE	17	50 mm	0.06 kg	ks
0030998016	ESDM1415ALAB	M14x1.5	15 bar	ÁNO	17	50 mm	0.06 kg	ks

ESDM - DN 6

ESDM*TL - Rýchlospojka Plastik Dn6 s priamym tŕňom s/bez ventilu pre štandardné hadice

Výrobca: LÜDECKE
Pracovná teplota: -20 až 200 °C
Materiál: Mosadz MS 58/materiál 2.0401
Médium: Vzduch, voda, olej, vákuum

Vybrať variantu

ESDM*T (AB) - Rýchlospojka Plastik Dn6 so zárezným tŕňom pre nástrčné hadice

Výrobca: LÜDECKE
Pracovná teplota: -20 až 200 °C
Materiál: Mosadz MS 58/materiál 2.0401
Médium: Vzduch, voda, olej, vákuum

Vybrať variantu

ESDM*TL45 - Rýchlospojka Plastik Dn6 s uhlovým tŕňom 45° s/bez ventilu pre štandardné hadice

Výrobca: LÜDECKE
Pracovná teplota: -20 až 200 °C
Materiál: Mosadz MS 58/materiál 2.0401
Médium: Vzduch, voda, olej, vákuum

Vybrať variantu

ESDM*T45 - Rýchlospojka Plastik Dn6 s tŕňom 45° s/bez ventilu pre hadice nástrč. systému

Výrobca: LÜDECKE
Pracovná teplota: -20 až 200 °C
Materiál: Mosadz MS 58/materiál 2.0401
Médium: Vzduch, voda, olej, vákuum

Vybrať variantu
