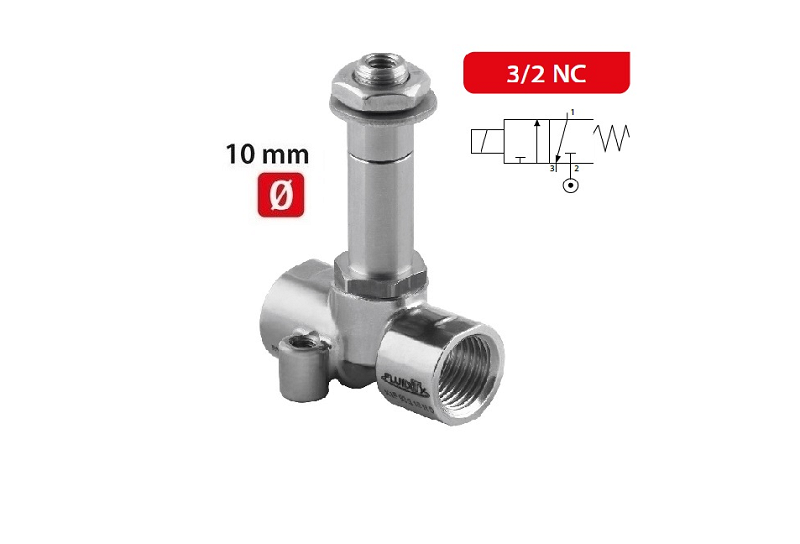

X1F FLUID SOL Ø10-3/2 NC/SS PRIAMO OVLÁDANÝ SOLENOID - Nerezové ventily zatvorené bez prúdu, riadenie kvapalín 0-40 Bar (-10/+90°C)

Podrobný popis:
Pre výber vhodného Solenoidu je potrebné zvážiť 6 hlavných parametrov: 1. Napätie, 2. Výkon (W), 3. Riadený prietok (m3/hod.), 4. Typ otvorenia (NC/NO - v základe uzavretý/otvorený), 5. Tesnenie podľa 3 druhov voči médiu napr.: NBR - horúca voda a para. 6. Priemer solenoidového hriadeľa (táto rada 01F má 10 mm). Palivá sú: minerálne oleje, benzín, nafta, vykurovací olej, tiež kyslík a pod. Vŕtanie, tabuľkovo DN (JS) vykazuje tabuľkovo tieto prietoky pri viskozite 53 cSt: DN 1,5 = 60 l/hod. (1 l/min.), DN 2 = 90 l/hod., DN 2,5 = 150 l/hod., DN 3 = 200 l/hod., DN 4 = 300 l/hod. Výstupný otvor 3 "EXH" (solenoidový), má pre celý rozmerový rad priemer 1,4 mm.

Parametre:
Materiál tesnenia: Voliteľné
Materiál vnútorné: Nerez
Médium: Voda, kvapaliny, para
Pracovná teplota: -10 °C až 90 °C (+140)
Použitie produktu: Voliteľné vŕtanie, závity a typ napätia AC/DC vrátane výkonu
Materiál produktu: Nerez 316
Skrátená poznámka: Na dopyt je možné dodať verziu "C" pre priemyselný kyslík a tiež verziu N so závitmi NPT.

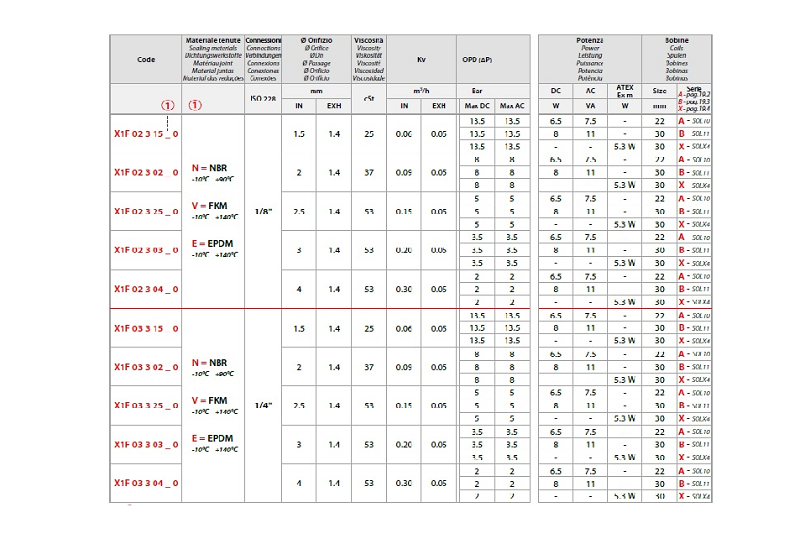

Originál katalogový list-30 Tabulka závity

Nákupný kód	Séria	Vnútorný závit	O-krúžok	Pracovný tlak	DN	Regulácia	D.*	Balenie
0035503010	X1F02315N0	G 1/8"	NBR	0 - 13.5 bar	1.5 mm	60 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503013	X1F02315V0	G 1/8"	VITON	0 - 13.5 bar	1.5 mm	60 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503016	X1F02315E0	G 1/8"	EPDM	0 - 13.5 bar	1.5 mm	60 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503020	X1F02302N0	G 1/8"	NBR	0 - 8 bar	2 mm	90 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503023	X1F02302V0	G 1/8"	VITON	0 - 8 bar	2 mm	90 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503026	X1F02302E0	G 1/8"	EPDM	0 - 8 bar	2 mm	90 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503030	X1F02325N0	G 1/8"	NBR	0 - 5 bar	2.5 mm	150 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503033	X1F02325V0	G 1/8"	VITON	0 - 5 bar	2.5 mm	150 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503036	X1F02325E0	G 1/8"	EPDM	0 - 5 bar	2.5 mm	150 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503040	X1F02303N0	G 1/8"	NBR	0 - 3.5 bar	3 mm	200 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503043	X1F02303V0	G 1/8"	VITON	0 - 3.5 bar	3 mm	200 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503046	X1F02303E0	G 1/8"	EPDM	0 - 3.5 bar	3 mm	200 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503050	X1F02304N0	G 1/8"	NBR	0 - 2 bar	4 mm	300 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503053	X1F02304V0	G 1/8"	VITON	0 - 2 bar	4 mm	300 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503056	X1F02304E0	G 1/8"	EPDM	0 - 2 bar	4 mm	300 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503410	X1F03315N0	G 1/4"	NBR	0 - 13.5 bar	1.5 mm	60 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503413	X1F03315V0	G 1/4"	VITON	0 - 13.5 bar	1.5 mm	60 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503416	X1F03315E0	G 1/4"	EPDM	0 - 13.5 bar	1.5 mm	60 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503520	X1F03302N0	G 1/4"	NBR	0 - 8 bar	2 mm	90 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503523	X1F03302V0	G 1/4"	VITON	0 - 8 bar	2 mm	90 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503526	X1F03302E0	G 1/4"	EPDM	0 - 8 bar	2 mm	90 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503630	X1F03325N0	G 1/4"	NBR	0 - 5 bar	2.5 mm	150 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503633	X1F03325V0	G 1/4"	VITON	0 - 5 bar	2.5 mm	150 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503636	X1F03325E0	G 1/4"	EPDM	0 - 5 bar	2.5 mm	150 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503740	X1F03303N0	G 1/4"	NBR	0 - 3.5 bar	3 mm	200 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503743	X1F03303V0	G 1/4"	VITON	0 - 3.5 bar	3 mm	200 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503746	X1F03303E0	G 1/4"	EPDM	0 - 3.5 bar	3 mm	200 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503850	X1F03304N0	G 1/4"	NBR	0 - 2 bar	4 mm	300 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503853	X1F03304V0	G 1/4"	VITON	0-2 bar	4 mm	300 l/hod.	*D1,4 EXH mm	1 ks	ks
0035503856	X1F03304E0	G 1/4"	EPDM	0-2 bar	4 mm	300 l/hod.	*D1,4 EXH mm	1 ks	ks
