Podrobný popis:

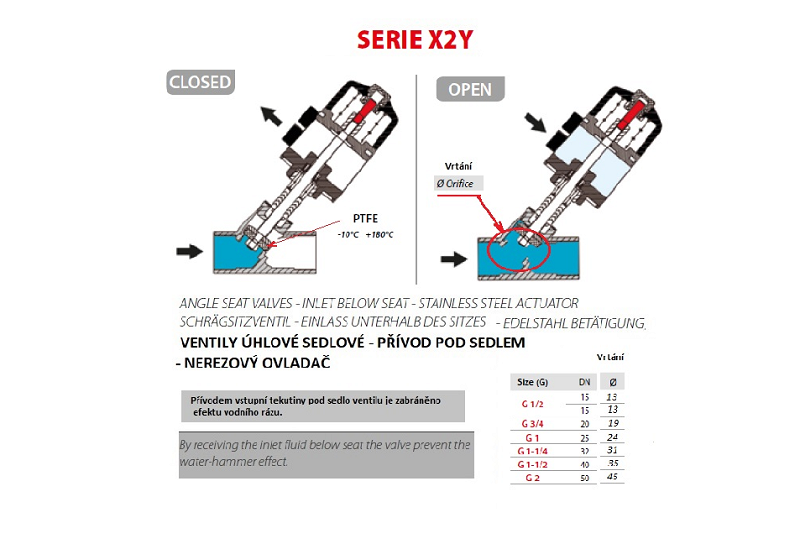

Piest vo vnútri pohonu je mechanicky spojený k uzáveru cez driek, ktorý umožňuje otvorenie alebo uzavretie hlavného otvoru v telese ventilu pre priechod tekutiny. Pri neprítomnosti riadiaceho tlaku zostáva ventil v uzavretej polohe vďaka pružine. Prívodom vzduchu do riadiaceho vstupu sa ventil sa otvorí. Ventily s uhlovým sedlom radu X2Y zaručujú veľký prietok, nízke trenie a zabránenie vodnému rázu vďaka vstupu prietoku pod sedlom. Viskozita kvapalín tohto výrobku je uvádzaná v hodnote 600 l/hod. (cSt) pre všetky DN.

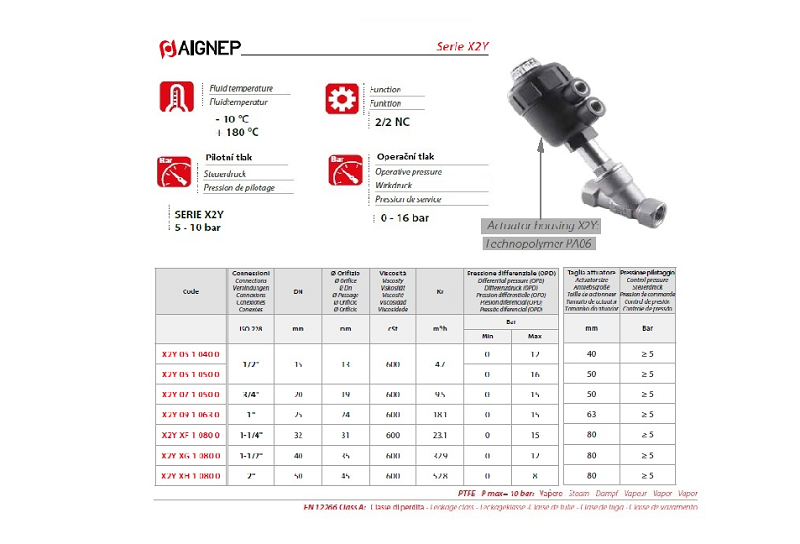

Parametre:
Materiál tesnenia: PTFE
Materiál vonkajší: Nerez 316/Technopolymér
Maximálny prietok: Dáta prietoku: od 7,8 do 880 l/min., podľa DN (Kv=m3/hod./60).
Médium: Vzduch, voda, riedke kvapaliny
Pracovná teplota: -10 ° C až +180 ° C

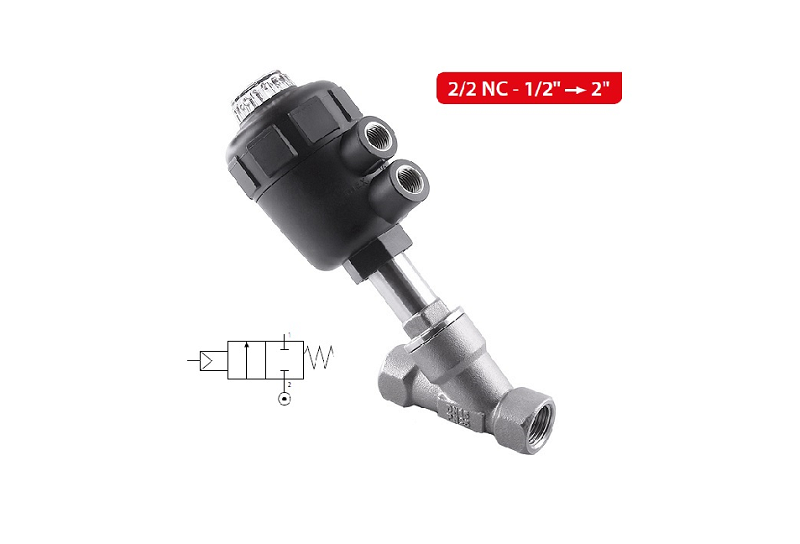

Použitie produktu: Pneumaticky ovládaný ventil pre kvapaliny alebo paru 5 - 10 bar
Skrátená poznámka: Telo v tvare Y zvyšuje prietok o 30%, pričom sa zvyšuje životný cyklus ventilu.
Materiál produktu: Nerez 316/Plast
